3PE 防腐由以下三層組成：底層通常為環(huán)氧粉末涂料，其主要作用是形成連續(xù)的涂膜，與鋼管表面直接粘接，具有良好的耐化學(xué)腐蝕性和抗陰極剝離性能；中間層為膠粘劑，主要成分是聚烯烴，如乙烯基共聚物膠粘劑，其能與底層的環(huán)氧粉末涂層發(fā)生化學(xué)反應(yīng)形成化學(xué)粘結(jié)，保證整體防腐層在較高溫度下具有良好的粘結(jié)性，同時非極性的乙烯部分與面層聚乙烯具有很好的親合作用，使中間層與面層也具有良好的粘結(jié)性能；面層為聚乙烯，主要起機械保護(hù)與防腐作用，與傳統(tǒng)的二層結(jié)構(gòu)聚乙烯防腐層具有同樣的作用。 例如，在加強級 3PE 防腐鋼管結(jié)構(gòu)中，底層為熔結(jié)環(huán)氧（≥80μm）；中間層為膠粘劑（170—250μm）；面層為擠塑聚乙烯（約 2mm），防護(hù)層總厚度約 1.8 - 3.7mm 。在 3PE 防腐鋼管中，還有其他相關(guān)標(biāo)準(zhǔn)和規(guī)范，如國內(nèi)執(zhí)行 SY/T0413 - 2002 標(biāo)準(zhǔn)，于 2002 年 8 月 1 號起實施。標(biāo)準(zhǔn)主要規(guī)范聚乙烯與高密度聚乙烯為主，維卡軟化點定為不小于 110℃；外防腐層的厚度按以低、中密度聚乙烯為主的德國標(biāo)準(zhǔn) DIN30670 - 1991 來確定。極大地提高了 3PE 防腐層的抗沖擊強度。SY/T0413 - 2002 將 3PE 防腐層的剝離強度、抗沖擊的指標(biāo)大幅提高，并明確規(guī)定了據(jù)一些料炭黑含量，保證了 3PE 防腐層的機械強度和耐候性能，并加大了補口剝離強度（即熱縮套、熱縮帶的對底漆鋼的剝離強度）抽測頻次�？傊�，3PE 防腐的三層結(jié)構(gòu)相互配合，使得其具有優(yōu)異的防腐性能。 3PE防腐層每層的性能特點 3PE防腐層由底層的環(huán)氧粉末涂層、中層的膠粘劑和外層的聚乙烯涂層組成。 底層的環(huán)氧粉末涂層具有很強的粘結(jié)性能，能與鋼管表面牢固結(jié)合，形成連續(xù)的涂膜，具備出色的耐化學(xué)腐蝕性和抗陰極剝離性能。例如，在一些惡劣的化學(xué)環(huán)境中，它能夠有效防止化學(xué)物質(zhì)對鋼管的侵蝕。 中層的膠粘劑起著關(guān)鍵的連接作用，其成分通常為聚烯烴共聚物。它同時具有極性基因和非極性基因，能夠?qū)崿F(xiàn)聚乙烯與環(huán)氧之間的化學(xué)鍵合，增強涂層的整體穩(wěn)定性。這種膠粘劑在施工過程中可以與防護(hù)層聚乙烯共同擠出，方便操作，而且具有粘接性強、吸水率高、抗陰極剝離的優(yōu)點。 外層的聚乙烯涂層是防護(hù)的主體，主要作用是起機械保護(hù)與防腐作用。聚乙烯具有優(yōu)良的機械強度、化學(xué)穩(wěn)定性、絕緣性、抗植物根莖穿透性、抗水浸透性等性能。它能夠抵御外界的機械損傷、土壤應(yīng)力以及水分的滲透，為管道提供可靠的防護(hù)。例如，在地下環(huán)境中，能夠有效防止植物根莖的破壞和土壤中水分的侵蝕。

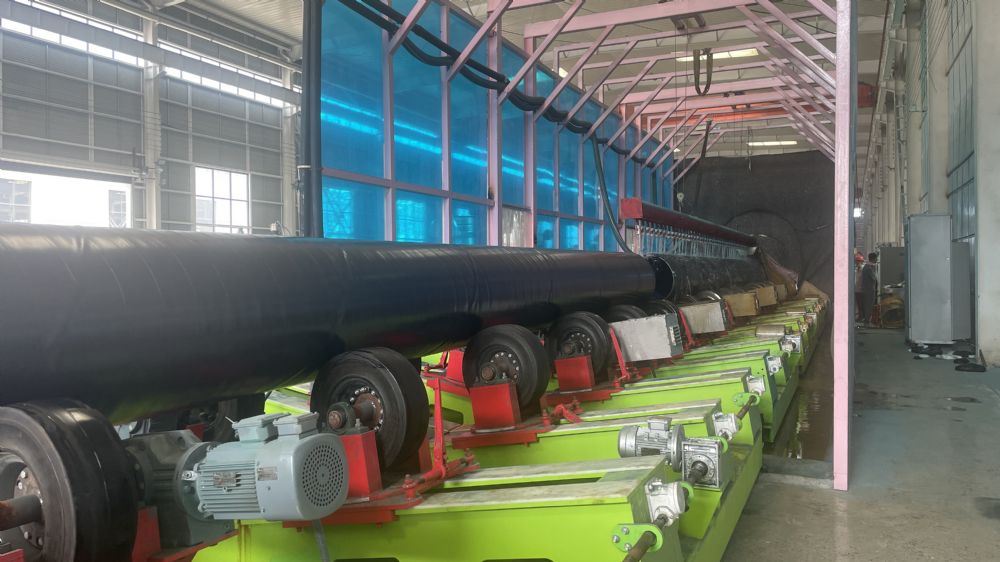

3PE防腐層的相關(guān)標(biāo)準(zhǔn)和規(guī)范 我國對于 3PE 防腐層有著明確的標(biāo)準(zhǔn)和規(guī)范。例如，SY/T0413-2002 標(biāo)準(zhǔn)就對 3PE 防腐層的各項性能指標(biāo)、施工工藝、質(zhì)量檢測等方面做出了詳細(xì)規(guī)定。標(biāo)準(zhǔn)主要規(guī)范聚乙烯與高密度聚乙烯為主，維卡軟化點定為不小于 110℃；外防腐層的厚度按以低、中密度聚乙烯為主的德國標(biāo)準(zhǔn)來確定。極大地提高了 3PE 防腐層的抗沖擊強度。標(biāo)準(zhǔn)還明確規(guī)定了 3PE 防腐層的剝離強度、抗沖擊的指標(biāo)，并加大了補口剝離強度抽測頻次。 此外，還有一些相關(guān)的附錄和補充規(guī)定，如對防腐層的附著力測定方法、膠的脆化溫度測定方法等進(jìn)行了詳細(xì)說明，以確保 3PE 防腐層的質(zhì)量和性能符合要求。 3PE防腐層的施工工藝 在進(jìn)行 3PE 防腐層施工前，需要先對鋼管表面進(jìn)行處理，清除油脂和污垢等附著物，并對鋼管預(yù)熱后進(jìn)行表面預(yù)處理，鋼管預(yù)熱溫度通常為 40～60℃。表面預(yù)處理質(zhì)量應(yīng)達(dá)到《涂裝前鋼材表面銹蝕等級和除銹等級》GB/T 8923 中規(guī)定的 Sa2.5 級的要求，錨紋深度達(dá)到 50μm～75μm。鋼管表面的焊渣、毛刺等也應(yīng)清除干凈。 施工過程中，應(yīng)用無污染的熱源將鋼管加熱至合適的涂敷溫度，環(huán)氧粉末涂料均勻地涂敷到鋼管表面；膠粘劑的涂敷必須在環(huán)氧粉末膠化過程中進(jìn)行；聚乙烯層的涂敷可采用縱向擠出工藝或側(cè)向纏繞工藝。公稱直徑大于 500mm 的鋼管，宜采用側(cè)向纏繞工藝。采用側(cè)向纏繞工藝時，應(yīng)確保搭接部分的聚乙烯及焊縫兩側(cè)的聚乙烯完全輥壓密實，并防止壓傷聚乙烯層表面；采用縱向擠出工藝時，焊縫兩側(cè)不應(yīng)出現(xiàn)空洞。聚乙烯層涂敷后，確保熔結(jié)環(huán)氧涂層固化完全，然后用水冷卻至鋼管溫度不高于 60℃。 對于施工中出現(xiàn)的缺陷，如小于或等于 30mm 的損傷，宜采用輻射交聯(lián)聚乙烯補傷片修補。修補時，先除去損傷部位的污物，并將該處的聚乙烯層打毛。然后將損傷部位的聚乙烯層修切成圓形，邊緣應(yīng)倒成鈍角。在孔內(nèi)填滿與補傷片配套的膠粘劑，然后貼上補傷片，補傷片的大小應(yīng)保證其邊緣距聚乙烯層的孔洞邊緣不小于 100mm 。 3PE防腐層的應(yīng)用領(lǐng)域 3PE 防腐層廣泛應(yīng)用于多個領(lǐng)域。在建筑行業(yè)，包括城市自來水、供熱管網(wǎng)、燃?xì)夤芫W(wǎng)、暖通空調(diào)等市政基礎(chǔ)設(shè)施領(lǐng)域都有應(yīng)用。比如，在城市的供熱管網(wǎng)中，3PE 防腐層能夠有效防止管道在長期的高溫和壓力作用下受到腐蝕，保障供熱系統(tǒng)的穩(wěn)定運行。 在石化、化工、天然氣等領(lǐng)域，3PE 防腐層也發(fā)揮著重要作用。這些領(lǐng)域的工作環(huán)境通常比較惡劣，需要防止鋼管受到腐蝕和損壞。例如，在化工廠的管道運輸中，化學(xué)物質(zhì)對管道的腐蝕性較強，3PE 防腐層能夠提供可靠的防護(hù)，延長管道的使用壽命。 此外，海洋工程、造船、電力等領(lǐng)域也使用 3PE 防腐層。在海洋環(huán)境和鹽霧等惡劣條件下，3PE 防腐層的抗腐蝕性能優(yōu)越，能夠保障管道和設(shè)備的正常運行。比如，海洋石油平臺的管道系統(tǒng)就廣泛采用 3PE 防腐層。

3PE防腐層的成本分析 3PE 防腐層的成本主要包括直接材料費、電費、設(shè)備折舊、人員成本、管理成本和利潤等方面。 直接材料費方面，環(huán)氧粉末約 0.3kg，單價 25 元，成本約 7.5 元/m²；PE（普通級）約 2.4kg，單價 15 元，成本約 36 元/m²；膠粘劑成本約 8 元/m²；附材（布繩、牛皮紙、鋼丸、水等）約 5 元/m²，總計約 56.5 元/m²。 電費方面，以每分鐘∮48 管線防腐速度 4 米/分鐘生產(chǎn) 8 小時為例，8*1000 度*0.65 元/1920 米約 2.7 元/m。隨著管線加粗，生產(chǎn)線速度降低，每米用電相應(yīng)增加。整條生產(chǎn)線的功率約 1000kw。 設(shè)備折舊按年生產(chǎn) 500000m 計算，約 0.8 元/m。人員成本按照四班倒，每班配置 8 人計算，約 2.9 元/m。管理成本（包含材料的裝卸費用）約 0.4 元/米。利潤通常按照成本的 25%來計算。 綜合來看，3PE 防腐層雖然初期成本相對較高，但其優(yōu)異的防腐性能和較長的使用壽命，能夠在長期使用中降低維護(hù)和更換成本，具有較高的性價比。 以上就是關(guān)于 3PE 防腐層的相關(guān)信息。3PE 防腐層作為一種高效可靠的防腐技術(shù)，憑借其出色的性能特點、嚴(yán)格的標(biāo)準(zhǔn)規(guī)范、精細(xì)的施工工藝、廣泛的應(yīng)用領(lǐng)域以及合理的成本構(gòu)成，在管道防腐領(lǐng)域發(fā)揮著重要作用，為保障各類管道的安全穩(wěn)定運行提供了有力支持。
